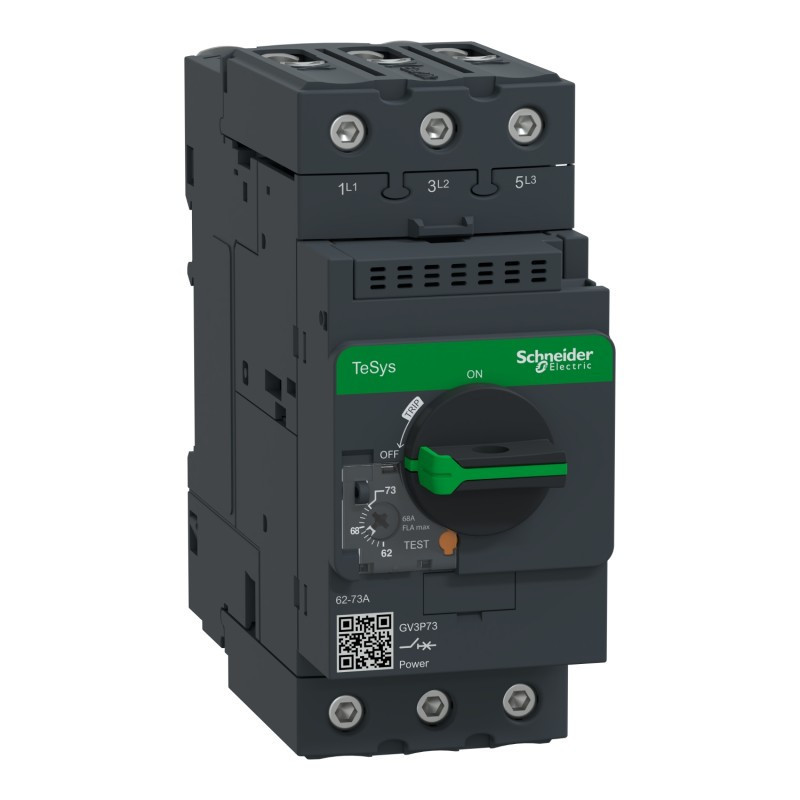

Motor circuit breaker TeSys GV3 3P 62-73 A thermal magnetic EverLink terminals

Gama    TeSys Deca
nume produs     TeSys GV3
Tip produs sau componenta     Motor circuit breaker
nume scurt al dispozitivului     GV3P
aplicatie a dispozitivului     Motor protection
tehnologie unitate de declansare     Termo-magnetic
Suplimentaredescriere poli     3P
Tip retea electrica     C.a.
categorie de utilizare     Categoria A conformitate cu SR EN 60947-2
AC-3 conformitate cu IEC 60947-4-1
frecventa retea     50/60 Hz conformitate cu SR EN 60947-2
putere motor kW     37 kW la 400/415 V c.a. 50/60 Hz
45 kW la 500 V c.a. 50/60 Hz
55 kW la 690 V c.a. 50/60 Hz
capacitate de rupere     65 kA Icu la 230/240 V c.a. 50/60 Hz
50 kA Icu la 400/415 V c.a. 50/60 Hz
50 kA Icu la 440 V c.a. 50/60 Hz
12 kA Icu la 500 V c.a. 50/60 Hz
6 kA Icu la 690 V c.a. 50/60 Hz
[Ics] capacitatea nominala de rupere la scurtcircuit     100 % la 230/240 V c.a. 50/60 Hz
60 % la 400/415 V c.a. 50/60 Hz
60 % la 440 V c.a. 50/60 Hz
50 % la 500 V c.a. 50/60 Hz
50 % la 690 V c.a. 50/60 Hz
tip de control     Maner rotativ
[In] curent nominal     73 A
domeniul de reglare a protectiei termice     62…73 A conformitate cu SR EN 60947-2
curent magnetic de declansare     1120 A
[Ith] curent termic conventional in aer liber     73 A conformitate cu SR EN 60947-2
[Ue] tensiune nominala de functionare     690 V c.a. 50/60 Hz
[Ui] tensiune nominala de izolatie     690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
[Uimp] tensiune de tinere la impuls     6 kV conformitate cu SR EN 60947-2
sensibilitate la cadere de faza     Da conformitate cu IEC 60947-4-1
adecvare pentru izolatie     Da conformitate cu IEC 60947-1
puterea disipata pe pol     8 W
durabilitate mecanica     50000 cic
durabilitate electrica     20000 cic pentru AC-3 la 415 V In
dificultate nominala     NeIntrerupt conformitate cu IEC 60947-4-1
cuplu de strangere     5 N.m - pornit borna cu clema cu surub
mod de fixare     Sina DIN simetrica, 35 mm prinse
Panou înşurubat (with 3 x M4 screws)
pozitie de montare     Orizontal Vertical
latime     55 mm
inaltime     132 mm
adancime     136 mm
greutate produs     0,96 kg
culoare     Gri inchis
Mediu standarde     SR EN 60947-2
EN/IEC 60947-4-1
UL 60947-4-1
CSA C22.2 No 60947-4-1
IEC/EN 60335-1:Clause 30.2
IEC/EN 60335-2-40:Annex JJ
certificari produs     CCC
UL
CSA
EAC
ATEX
LROS (Lloyds register of shipping)
BV
ABS
DNV-GL
UKCA
grad de protectie IK     IK09 cofret
grad de protectie IP     IP20 conformitate cu SR EN 60529
încercare climatică     conformitate cu IACS E10
temperatura ambietala pentru depozitare     -40…80 °C
rezistenta la foc     960 °C conformitate cu IEC 60695-2-11
temperatura ambientala de utilizare     -20…60 °C
rezistenta mecanica     Şocuri 5 Gn pentru 11 ms contactor deschis
Şocuri 30 Gn for 11 ms contactor închis
Vibraţii 4 Gn, 5...300 Hz
altitudinea de functionare     3000 m
Unitati de ambalareUnitate de masura pentru prima forma de impachetare     PCE
Număr de produse în pachet     1
Inaltime prima forma de impachetare     6,800 cm
Latime prima forma de impachetare     14,800 cm
Lungime prima forma de impachetare     16,000 cm
Greutate colet(Lbs)     1,007 kg
Unitate de masura pentru a doua forma de impachetare     S06
Numar unitati in a doua forma de impachetare     120
Inaltime a doua forma de impachetare     75,000 cm
Latime a doua forma de impachetare     60,000 cm
Lungime a doua forma de impachetare     80,000 cm
Greutate a doua forma de impachetare     130,480 kg
